JB-QTL-TX3016A火災報警控制器外部接線端子

JB-QTL-TX3016A火災報警控制器外部接線端

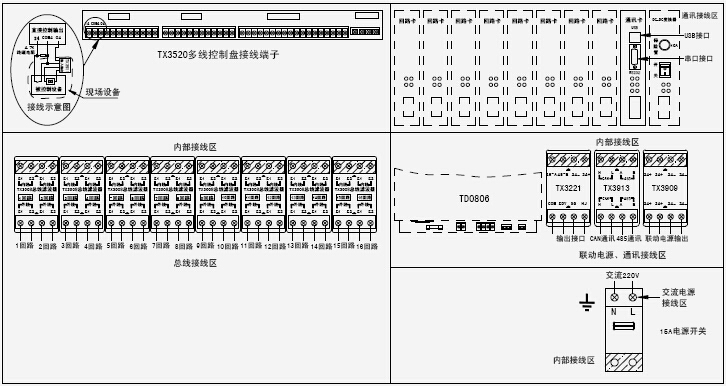

1、多線盤01～06：直接啟動操作盤為有源常開輸出端子，啟動時閉合接+24V(每個點-大輸出電流200mA)；

2、多線盤I1～I6：直接啟動操作盤反饋端子，無源輸入，不用時接接入4.7K電阻；

3、多線盤COM1～COM6：直控點輸入輸出公共端；

4、(監控點啟動輸出)HJ：火警傳輸設備為有源常開輸出端子，啟動時閉合接+24V(-大輸出電流100mA)；不用時接接入10K電阻；

5、點啟動輸出)SG：聲光警報器為有源常開輸出端子，啟動時閉合接+24V(-大輸出電流100mA)；不用時接接入10K電阻；

6、(監控點啟動輸出)COM：火警傳輸設備和聲光警報器的公共接線端子；

7、Z1、Z2：無極性二總線端子。

8、24V+、24V-：24V聯動電源輸出；

9、USB接口：系統或調試人員傳輸設備安裝位置、聯動邏輯等配置信息；

10、串口接口：用于連接CRT；

11、485通訊：預留(程序增加此功能，此端子才能用)；

注意：連線時，任何設備的通信線A口接A口，B口接B口，請勿接反，否則系統將無法通訊。

12、CAN通訊：主、分機通訊接口端子。

注意：連線時，任何設備的通信線L口接L口，H口接H口，請勿接反，否則系統將無法通訊。
