海灣JB-QB-GST200消防主機典型配置及內部結構概述
來源：海灣消防設備 時間：2017-12-15 10:17:23
JB-QB-GST200火災報警控制器（聯動型）采用壁掛式結構安裝，其典型配置包括：主控制器、手動消防啟動盤及多線制模塊。本控制器集報警、聯動于一體，通過總線、多線的控制不但能完成報警、一般消防設備的啟/?？刂频裙δ埽⒛軐崿F(xiàn)對重要消防設備的控制。
JB-QB-GST200火災報警控制器（聯動型）的外觀示意圖及內部結構圖如圖1、圖2所示：

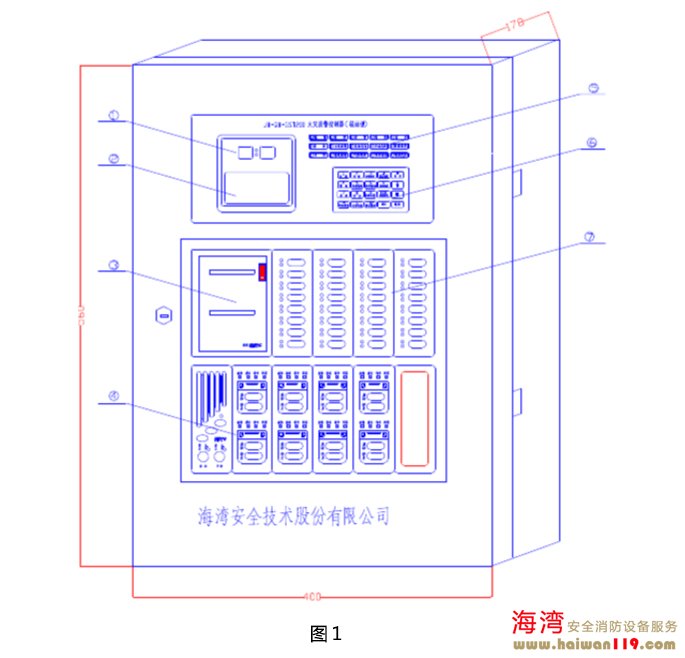

上圖說明:
①時間顯示區
②液晶屏顯示區
③打印機面板
④多線制模塊（可選配）
⑤指示燈區
⑥鍵盤區
⑦手動消防啟動盤

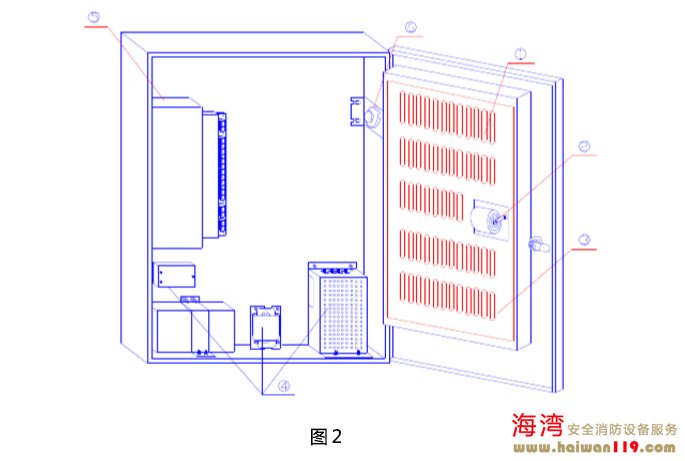

上圖說明:
①顯示操作區
②打印機
③手動消防啟動盤與多線制模塊
④電源系統
⑤外接端子箱
⑥揚聲器
